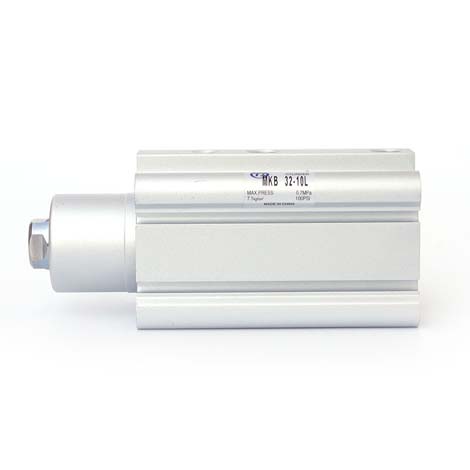

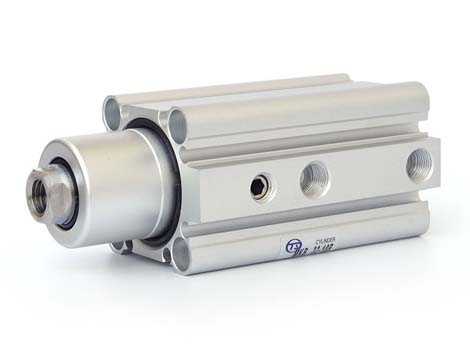

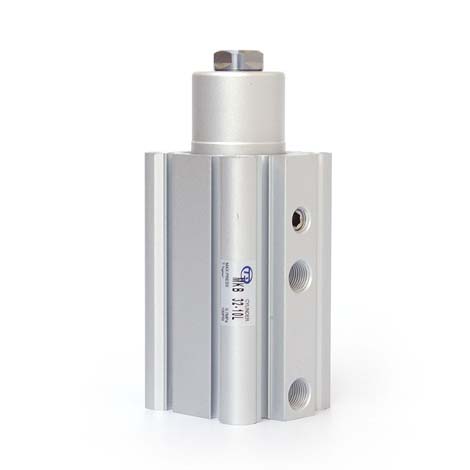

  • 產品名稱：MK回轉夾緊氣缸
  • 服務熱線：0577-57123111
  • EMAIL：[email protected]
  • Q Q：
PDF文檔下載

產品特性

＊ 除標準型外，還有高負載型MK2系列（缸徑Φ20~Φ63），在同樣缸徑下，可承載更大轉動慣量。

規格

缸徑mm 12 16 20 25 32 40 50 63
使用流體 空氣
動作方式 雙作用
最高使用壓力 1MPa
最低使用壓力 0.1MPa
環境和流體溫度 帶磁性開關：-10~60℃ 無磁性開關：-10~70℃
活塞速度 50~200mm/s
緩沖 橡膠緩沖
行程允差mm -0.4~+0.6
給油 不需要
回轉角度 90° ±10°
回轉方向 左·右
回轉行程mm 7.5 9.5 15 19
加緊行程mm 10·20 20·50
允許彎矩N?m 1 3.8 7 13 27 47 107 182
加緊力N 40 7.5 100 185 300 525 825 1400
活塞桿不會轉精度 ±1.4° ±1.2° ±0.9° ±0.7°
接管口徑 M5x0.8

Rc1/8

 Rc1/4

外部尺寸圖

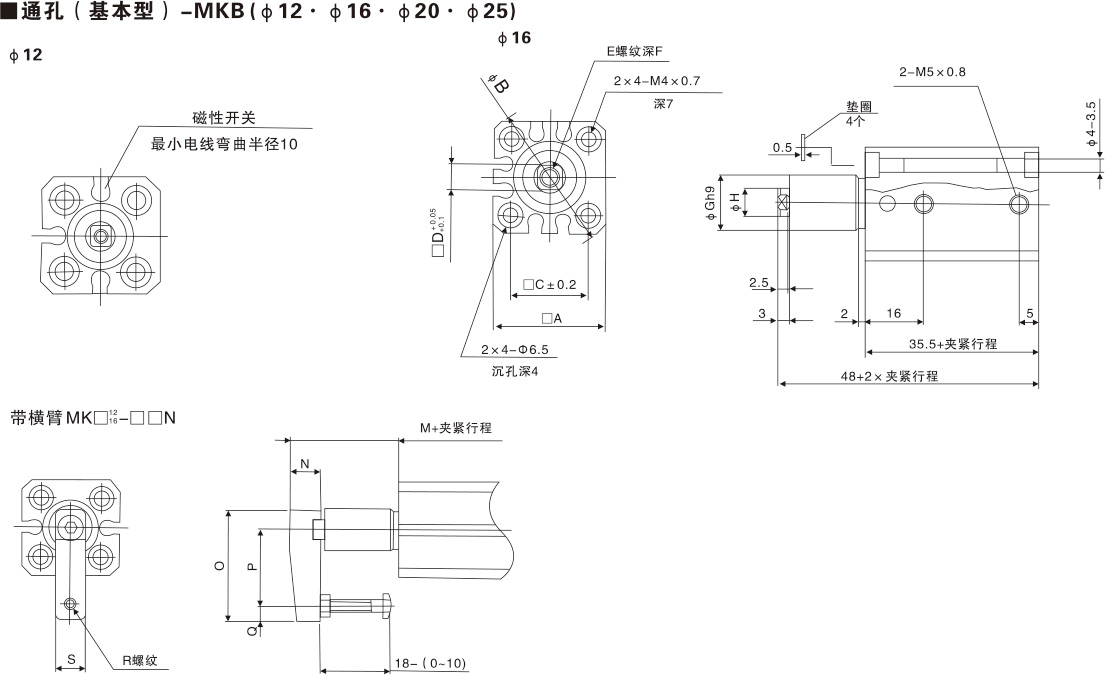

基本型
型號 A B C D E F Gh9 H
MKB12 25 32 15.5 5 M3x0.5 5.5 11 6
MKB16 29 38 20 7 M5x0.8 6.5 14 8
帶橫臂
型號 M N O P Q R S
MKB12-??N 18.5 8 29 20 4 M3x0.5 8
MKB16-??N 21.5 11 36 25 5 M4x0.7 11

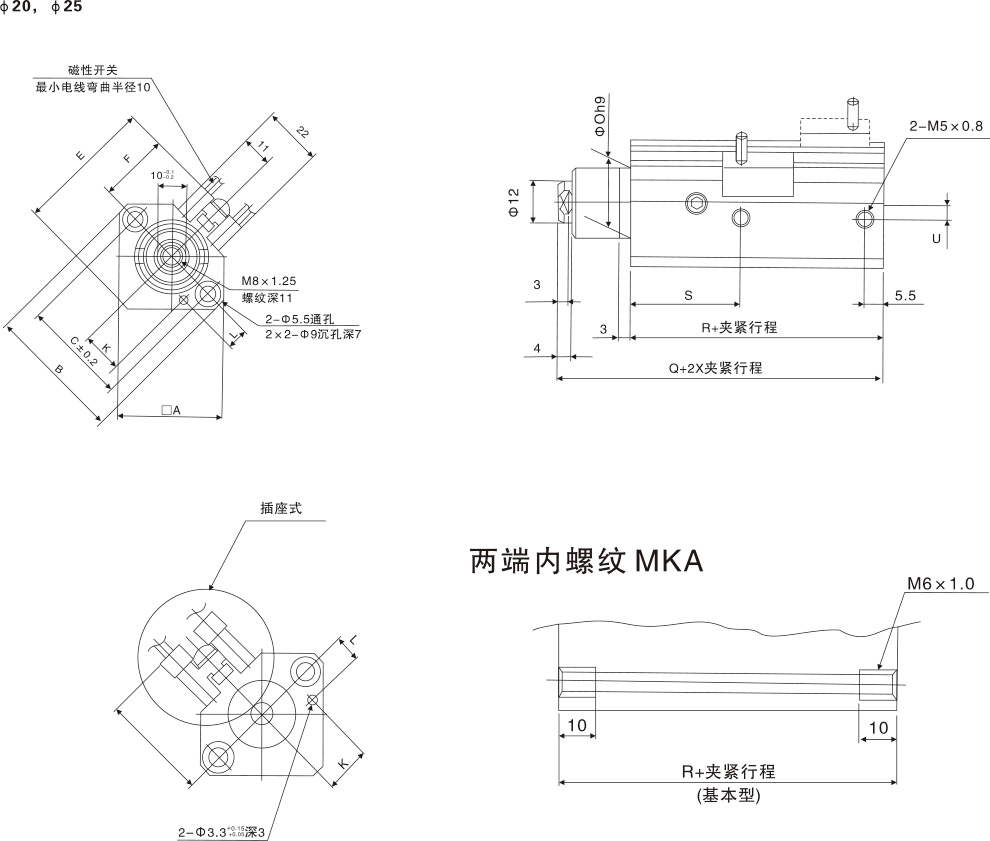

型號 A B C E F K L Gh9 Q R S U
MKB20 36 46.8 36 48 24.5 13.5±0.15 7.5±0.15 20 72.5 62 31 4
MKB25 40 52 40 53.8 27.5 16±0.15 8±0.15 23 73.5 63 32 5
注1：以上尺寸是根據J-D-A73L磁性開關。
注2：當活塞桿是完全伸出，要把加緊行程及回轉行程加在適當尺寸上。

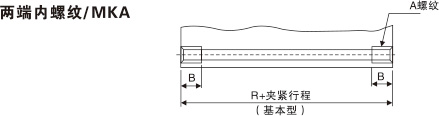

型號 A B
MKA32 M6x1.0 10
MKA40 M6x1.0 10
MKA50 M8x1.25 14
MKA63 M10x1.5 18

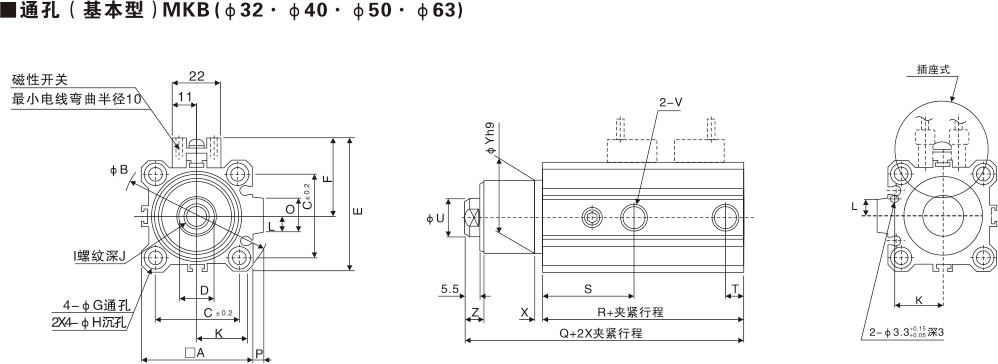

型號 A B C D E F G H I J K L O P Q R S T U V X Yh9 Z
MKB32 45 60 34 14 54 31.5 5.5 9深7 M10x1.5 12 20 7 14 4.5 93.5 71.5 37 7.5 16 Rc1/8 3 30 6.5
MKB40 52 69 40 14 61 35 5.5 9深7 M10x1.5 12 24 7 14 5 94.5 65 29.5 8 16 Rc1/8 3 30 6.5
MKB50 64 86 50 17 73 41 6.6 11深8 M12x1.75 15 30 8 19 7 112 76.5 34 10.5 20 Rc1/4 3.5 37 7.5
MKB63 77 103 60 17 86 47.5 9 14深10.5 M12x1.75 15 35 9 19 7 115 80 35 10.5 20 Rc1/4 3.5 48 7.5

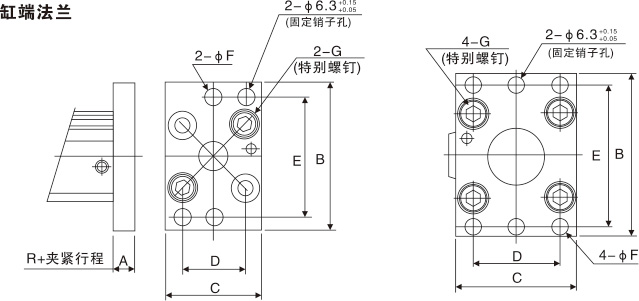

缸端法蘭

零件號 適合缸徑 A B C D E F G
MK-F020 20 8 60 39 25.5 48 6.6 M6x1.0
MK-F025 25 8 64 42 28 52 6.6 M6x1.0
MK-F032 32 8 65 48 34 56 5.5 M6x1.0
MK-F040 40 8 72 54 40 62 5.5 M6x1.0
MK-F050 50 9 89 67 50 76 6.6 M8x1.25
MK-F063 63 9 108 80 60 92 9 M10x1.5
注：法蘭安裝時，一定要選購無桿側缸蓋安裝型J-MK??-??F。


型號 Ah9 型號 A B C D F G H I 型號 A B C D E F G
MK?20-??F 13 MK?20-??N 14 51 16 35 22 22 M6x1 7 MK?20-??M 4 10 42.5 34 17 8.5 5.2
MK?25-??F 15 MK?25-??N 14 51 16 35 22 22 M6x1 7 MK?25-??M 4 10 42.5 34 17 8.5 5.2
MK?32-??F 21 MK?32-??N 18 67 20 45 35.5 25 M8x1.25 10 MK?32-??M 6 14 53.5 36 18 9 6.2
MK?40-??F 28 MK?40-??N 18 67 20 45 43 25 M8x1.25 10 MK?40-??M 6 14 61 36 18 9 6.2
MK?50-??F 35 MK?50-??N 22 88 22 65 53 40 M10x1.5 10 MK?50-??M 8 18 77 46 23 11.5 8.2
MK?60-??F 35 MK?60-??N 22 88 22 65 52.5 40 M10x1.5 10 MK?60-??M 8 18 76.5 46 23 11.5 8.2

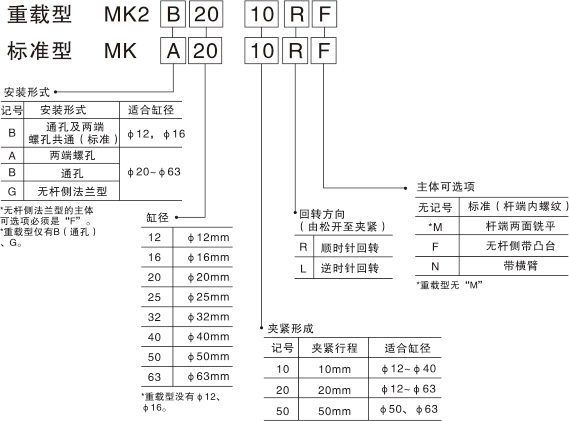

訂購碼

?
