騰宇改變未來的每一天

每一天都會帶來改變，每一天品質都會實現

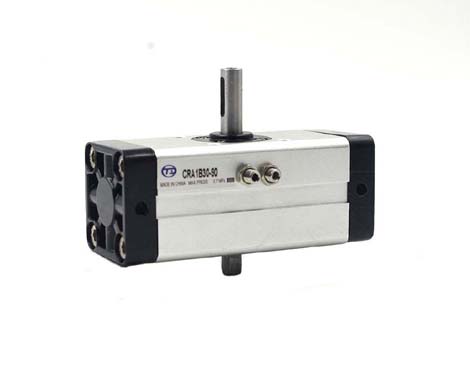

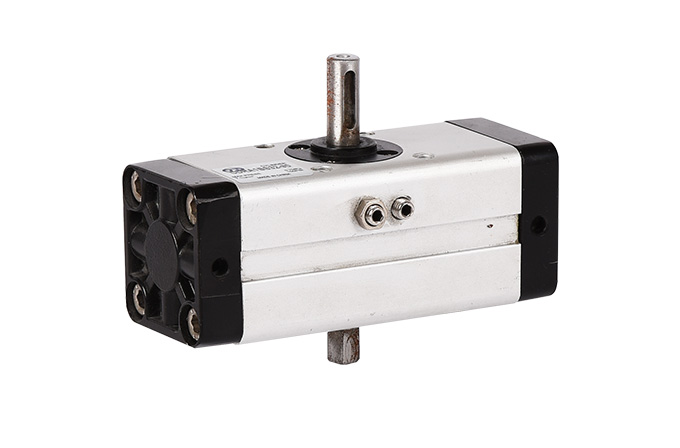

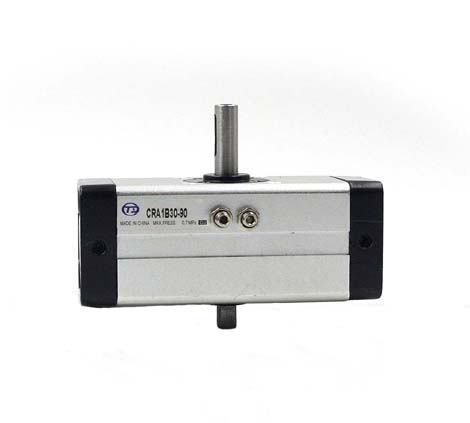

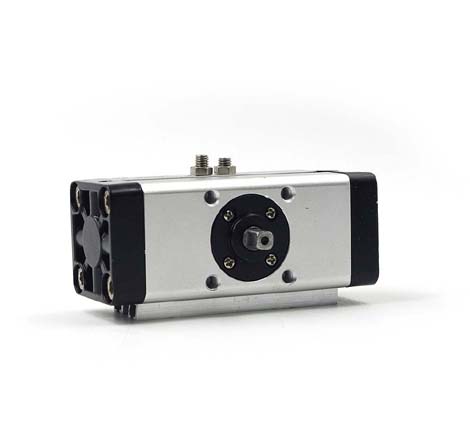

  • 產品名稱：CRA1B旋轉氣缸
  • 服務熱線：0577-57123111
  • EMAIL：[email protected]
  • Q Q：
PDF文檔下載

規格

缸徑mm 30 50 63 80 100
動作方式 雙作用
使用流體 空氣
最高使用壓力 1MPa
最低使用壓力 0.1MPa(高精度型10為0.2MPa，20~50為0.1MPa)
環境和流體溫度 -10~60℃（但未凍結）
齒隙 1°以內(φ30因內置限位器，加壓時無齒隙)
接管口徑 M5x0.8 1/8 1/8 1/4 3/8
擺動角度允差 0~4°
給油 不需要
允許動能J 無氣緩沖 0.01 0.05 0.12 0.16 0.54
氣緩沖 - 0.98 1.5 2.0 2.9
輸出力矩 1.9 9.3 17 32 74
擺動時間范圍 0.2~1 0.2~2 0.2~3 0.2~4 0.2~5

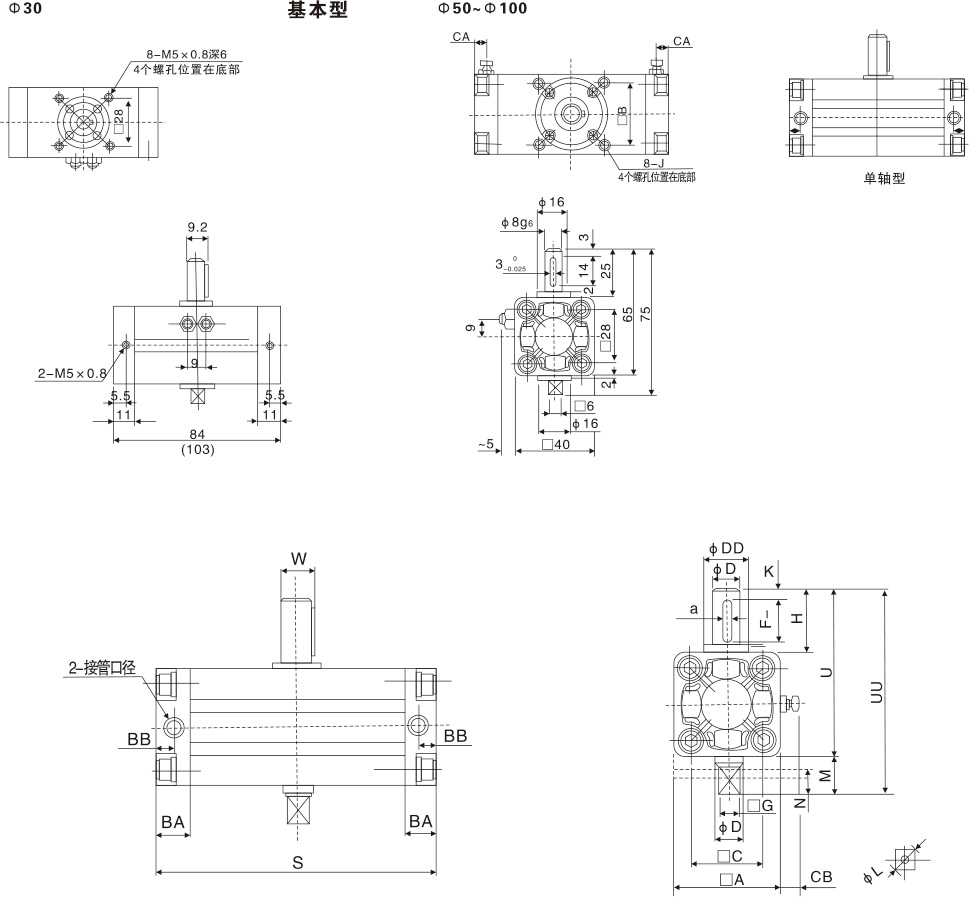

外部尺寸圖

缸徑
(mm)		 接管口徑
Rc		 基本型：?jiǎn)屋S尺寸 平鍵尺寸 雙軸尺寸 內置磁環尺寸
A B C D DD F H J K S U W BA BB CA CB a I D G L M UU S(90°) S(90°)
50 1/8 62 48 46 15 25 2.5 36 M8x1.25深8 5 144(177) 98 17 17 8.5 8.5 13 5 25 15 11 14 20 118 156 189
63 1/8 76 60 57 17 30 2.5 41 M10x1.5深12 5 163(201.5) 117 19.5 20 10 10 14 6 30 17 13 16 22 139 175 213.5
80 1/4 92 72 70 20 35 3 50 M12x1.75深13 5 186(230) 142 22.5 23.5 12 12 18 6 40 20 15 19 25 167 199 243
100 3/8 112 85 85 25 40 4 60 M12x1.75深14 5 245(311) 172 25 25 12.5 12.5 18 8 45 25 19 24 30 202 259 325



型號 AU BU CU DU EU SU MU
CRA1B□U50 15 11 9 14 12 45 M16x1.5
CRA1B□U63 19 13 11 18 14 54.5 M20x1.5
CRA1B□U80 22 16 13 22 19 62.5 M24x1.5
CRA1B□U100 22 16 13 22 19 72.5 M24x1.5

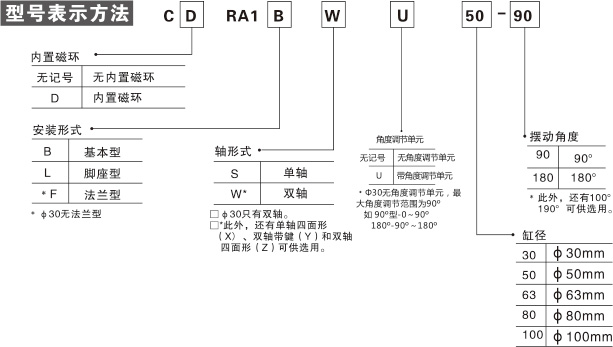

訂購碼

?
