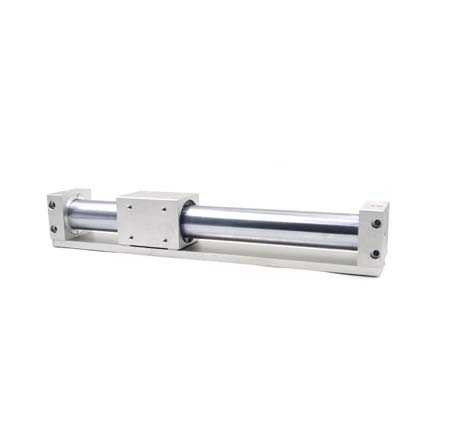

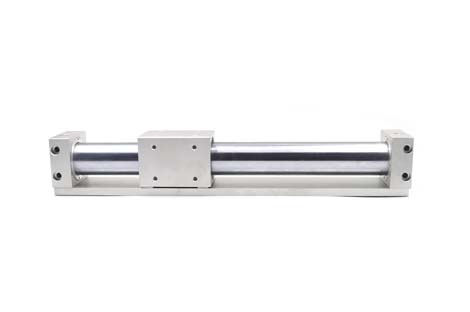

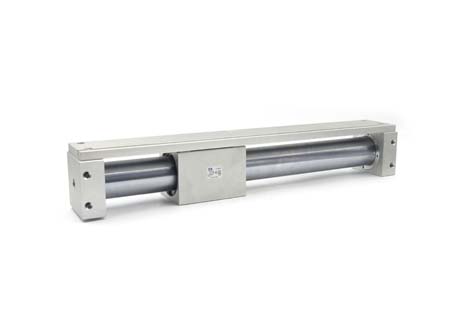

  • 產品名稱：CY1R/CY3R無桿氣缸
  • 服務熱線：0577-57123111
  • EMAIL：[email protected]
  • Q Q：
PDF文檔下載

產品特性

＊ 耐磨環比CY1B系列增加70%，故軸的承受能力提高。
＊ 使用了特殊樹脂的耐磨環，潤滑性能改善，故耐久性提高。
＊ 使用特殊防塵圈，最小使用壓力降低30%。
＊ 安裝尺寸與CY1B/R系列相同。

規格

缸徑mm 15 20 25 32 40
使用流體 空氣
最高使用壓力 0.7
最低使用壓力 0.16 0.15 0.14 0.12
環境和流體溫度 -10~60℃(但未凍結)
擺動角度 50~500
緩沖 兩端墊緩沖
行程長度允差mm 0~250 251~1000 1001~
磁性保持力N 137 231 363 588 922
配管通口 M5x0.8 Rc1/8?NPT1/8?G1/8

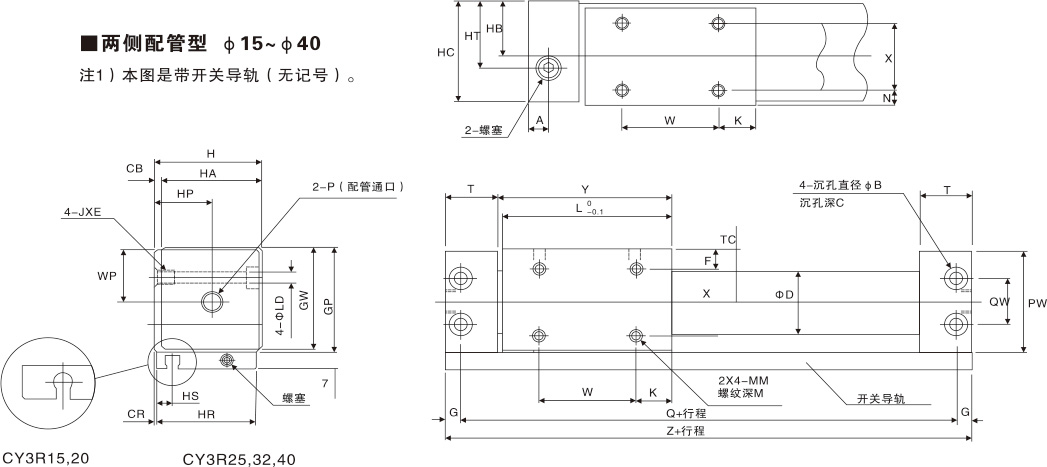

外部尺寸圖



型號 A B C CB CR D F G GP GW H HA HB HC HP HR HS HT JXE K
CY3R15 10.5 8 4.2 2 0.5 16.6 8 5 33 31.5 32 30 17 31 17 30 8.5 17 M5x0.8x7 14
CY3R20 9 9.5 5.2 3 1 21.6 9 6 39 37.5 39 36 21 38 24 36 7.5 24 M6x1x8 11
CY3R25 8.5 9.5 5.2 3 1 26.4 8.5 6 44 42.5 44 41 23.5 43 23.5 41 6.5 23.5 M6x1x8 15
CY3R32 10.5 11 6.5 3 1.5 33.6 10.5 7 55 53.5 55 52 29 54 29 51 7 29 M8x1.25x10 13
CY3R40 10 11 6.5 5 2 41.6 13 7 65 63.5 67 62 36 66 36 62 8 36 M8x1.25x10 15

型號 L LD M MM N PW Q QW T TC W WP X Y Z
CY3R15 53 4.3 5 M4x0.7 6 32 84 18 19 17 25 16 18 54.5 94
CY3R20 62 5.6 5 M4x0.7 7 38 95 17 20.5 20 40 19 22 64 107
CY3R25 70 5.6 6 M5x0.8 6.5 43 105 20 21.5 22.5 40 21.5 28 72 117
CY3R32 76 7 7 M6x1 8.5 54 116 26 24 28 50 27 35 79 130
CY3R40 90 7 8 M6x1 11 64 134 134 26 33 60 32 40 93 148

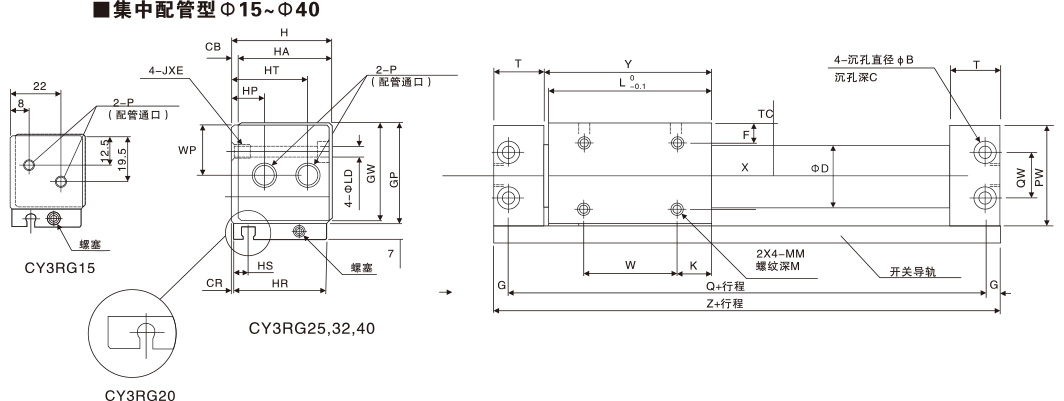

型號 HP HT QW
CY3RG15 - - 19
CY3RG20 11 28 20.5
CY3RG25 14.5 33.5 21.5
CY3RG32 20 41 24
CY3RG40 25 50 26

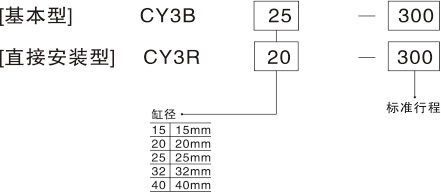

訂購碼

?
