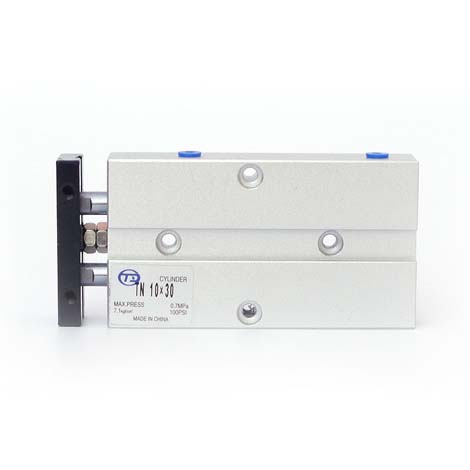

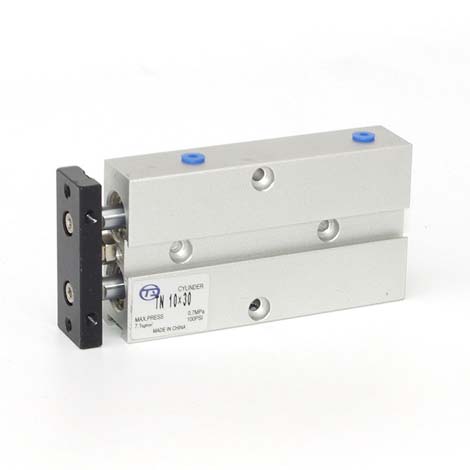

產品特性

＊執行企業標準。
＊埋入式本體安裝固定形式，節省安裝空間。
＊具有一定的抗彎曲及抗扭轉性能，能承受一定的側向負載。
＊固定板三面均有安裝孔，便于多位置加載。
＊本體前端防撞墊可調整氣缸行程，并緩解沖擊。
＊本系列氣缸標準配置為附磁型，無不附磁型可選。

規格

內徑mm	10	16	20	25	32
動作方式	復動型
使用流體	空氣
使用壓力范圍	0.1~1.0MPa（14~145Psi）
保證耐壓力	1.5MPa（215Psi）
環境和流體溫度	-10~70℃（但未凍結）
使用活塞速度	30~500mm/s
緩沖	防撞墊
接管口徑	M5x0.8				PT1/8
不回轉精度	±0.4°	±0.3°
給油	不需要
行程公差范圍	0~1.0

行程

內徑mm	標準行程	最大行程
10	10 20 30 40 50 60 70 80 90 100	100
16	10 20 30 40 50 60 70 80 90 100 125 150 175 200	200
20
25
32

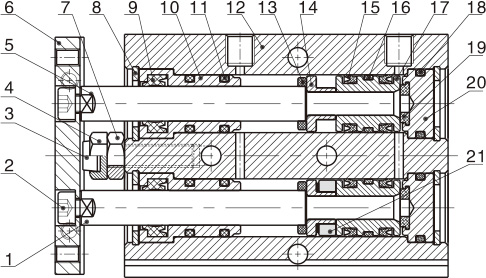

內部結構及主要零件材質

序號	名稱		材質
1	活塞桿B	φ32	S45C鍍硬鉻研磨棒
		其它	SUS304鍍硬鉻研磨棒
2	內六角螺絲		中碳鋼
3	防撞墊		TPU
4	螺帽		中碳鋼
5	活塞桿A		S45C鍍硬鉻研磨棒
6	氣缸固定板		快削鋼
7	螺絲		中碳鋼
8	C型扣環		彈簧鋼
9	前蓋O令		NBR
10	前蓋		鋁合金
11	O形環		NBR
12	本體		鋁合金
13	防撞墊		TPU
14	磁鐵座	φ10	SUS303
		其它	鋁合金
15	活塞O令		NBR
16	耐磨墊		耐磨材料
17	活塞	φ10	SUS303
		其它	鋁合金
18	后蓋O令		NBR
19	防撞墊		TPU
20	后蓋		鋁合金
21	磁鐵		稀土類

規格

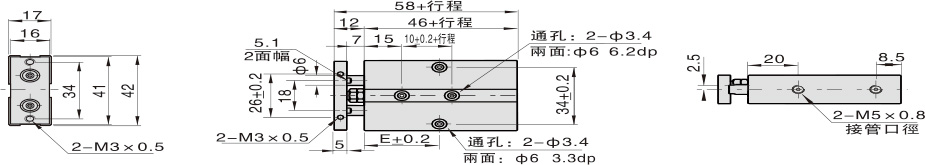

Φ10

行程	10	20	30	40	50	60	70	80	90	100
E	30	30	35	40	45	50	55	60	65	70

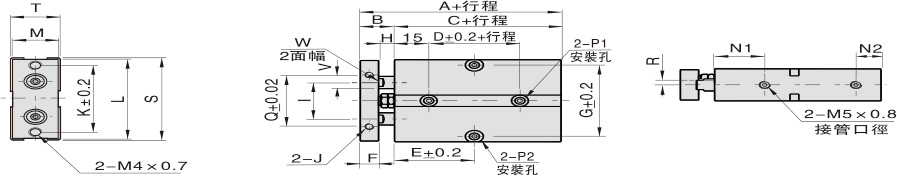

Φ16-Φ25

內徑	A	B	C	D	行程≤	10	20	30	40	50	60	70	80	90	100	125	150	175	200	F
16	68	15	53	20	E	30	35	40	45	50	55	60	65	70	75	87.5	100	112.5	125	8
20	78	20	58	20		35	35	40	45	50	55	60	65	70	75	87.5	100	112.5	125	10
25	81	19	62	30		40	40	45	50	50	60	65	70	75	80	92.5	105	117.5	130	10

內徑	G	H	I	J	K	L	M	N1	N2	P1	P2	Q	R	S	T	V	W
16	47	7	24	M4X0.7深5	47	53	20	22	11	兩邊:Φ7.5 深7.2mm 通孔：Φ4.5	兩邊:Φ8 深4.5mm 通孔：Φ4.5	34	3	54	21	8	6.1
20	55	10	28	M4X0.7深5	55	61	24	25	12			44	3.5	52	25	10	8.1
25	66	9	34	M4X0.7深6	66	72	29	27	12			56	6	73	30	12	10.1

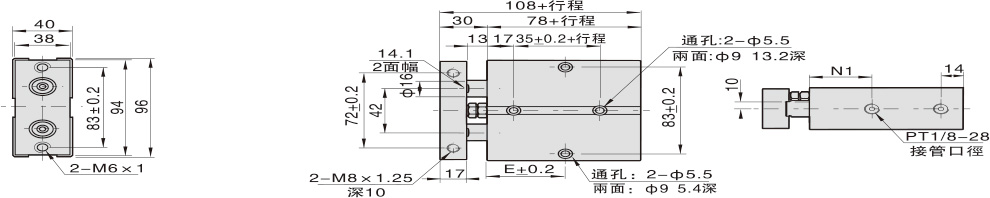

Φ32

行程	10	20	30	40	50	60	70	80	90	100	125	150	175	200
E	45	50	55	60	65	70	75	80	85	90	102.5	115	127.5	140
N1	35	40
